Zapojení tepelného čerpadla rozhoduje o účinnosti, hlučnosti i životnosti systému. Proto má smysl mít jasno hned na začátku. V tomto článku najdete přehled typických zapojení, hlavní komponenty a hlavně praktické tipy, na co si dát pozor při návrhu i realizaci.
Důležité: zapojení tepelného čerpadla vždy řešte s odbornou firmou. Zejména elektrickou část smí dělat pouze kvalifikovaná osoba dle aktuální legislativy (v ČR je „bývalá vyhláška 50“ nahrazena zákonem 250/2021 Sb. a NV 194/2022 Sb.).
Zapojení tepelného čerpadla: co ovlivňuje výsledné zapojení
Nejdřív si ujasněte, co má systém umět. Zároveň si ověřte, jaký máte otopný systém (podlahovka vs. radiátory) a jak budete řešit teplou vodu. Díky tomu zvolíte správné zapojení i komponenty.
Typicky rozhoduje:
- typ tepelného čerpadla (vzduch–voda / země–voda / voda–voda),
- potřeba ohřevu TV (bojler, zásobník, prioritizace),
- zónová regulace (více okruhů, termostaty v pokojích, směšování),
- požadovaný komfort vs. úspory (nastavení topné křivky, bivalence).
Typy tepelných čerpadel a rozdíly v zapojení
Schéma zapojení tepelného čerpadla se liší hlavně podle zdroje energie:
- Vzduch–voda: nejčastější varianta. Instalace bývá jednodušší, navíc je vhodná pro většinu domů. Naopak v mrazech klesá výkon, proto je důležité správné dimenzování a nastavení.
- Země–voda: stabilní výkon i v zimě. Zároveň ale počítejte s vrty/kolektorem a vyšší investicí. Nutný geologický průzkum a povolení Báňského úřadu.
- Voda–voda: vysoká účinnost, ale potřebujete kvalitní vodní zdroj a vhodné povolení/řešení.
Co všechno se při zapojení tepelného čerpadla propojuje
Aby systém fungoval stabilně a efektivně, obvykle řešíte:
- Tepelné čerpadlo (venkovní + vnitřní část dle typu)
- Hydraulické prvky (ventily, filtry, odvzdušnění, armatury)
- Vyrovnávací nádoba / akumulace
- Bivalentní zdroj (např. topná patrona/elektrokotel)
- Expanzní nádoba + pojistný ventil (bezpečnost a tlak)
- Oběhová čerpadla (průtoky, okruhy)
- Regulace (ekvitermní křivka, čidla, zóny, TV)
Schéma zapojení tepelného čerpadla vzduch–voda s vyrovnávací nádobou
U vzduch–voda se často používá vyrovnávací nádoba, protože:
- pomáhá držet minimální, výrobcem požadovaný průtok přes výměník,
- stabilnější průtoky při zónové regulaci,
- prodlouží dobu běhu a snižuje počet startů,
- zároveň umožní připojit další zdroje.
Prakticky: pro běžné RD se často pohybujete v objemu cca 50–150 l, ale vždy záleží na tepelné ztrátě, hydraulice a regulaci.
Konkrétní tipy pro zapojení tepelného čerpadla (praktický checklist)
Tady jsou nejčastější věci, které v praxi dělají rozdíl. A právě na nich se často „láme“ účinnost i spolehlivost.
1) Hydraulika a průtoky
- Nejdřív ověřte, že systém umí držet minimální průtok požadovaný výrobcem. Jinak přijdou chyby, hluk i horší COP.
- Pokud ne, je nutné hydraulické oddělení (vyrovnávací nádoba hydrodynamických tlaků/anuloid) hlavně pokud máte zóny, termohlavice nebo více okruhů.
- Přidejte filtr a ideálně i odvzdušňovací ventil. Díky tomu chráníte výměník i oběhovky.

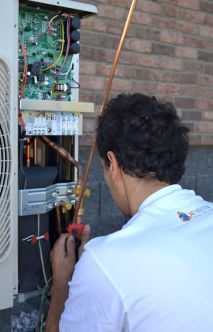

2) Umístění venkovní jednotky
- Nechte kolem jednotky servisní prostor a dobré proudění vzduchu.
- Zároveň řešte odvod kondenzátu
a z námrazy (v zimě toho bývá hodně).
- Myslete na vibrace: pomůžou silentbloky a správné uchycení.
3) Potrubí a izolace
- Potrubí dimenzujte tak, aby nevznikaly zbytečné tlakové ztráty.
- Navíc vždy dobře izolujte části, kde hrozí kondenzace nebo tepelné ztráty.
4) Teplá voda (TV)
- Ujasněte si prioritu TV vs. topení. Potom se správně nastaví regulace a zásobník.
- Pokud chcete komfort, pomůže rozumná hystereze a harmonogram dohřevu.
5) Bivalence bez přestřelení
- Bivalentní zdroj má pomáhat v extrému, ne topit „za vás“. Proto se typicky drží tak, aby kryl co nejmenší část potřeby v extrémních teplotách (a zbytečně nezvyšoval provozní náklady).

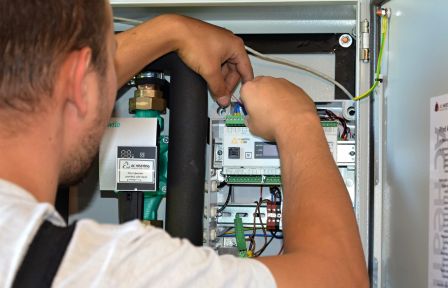

Elektrické připojení tepelného čerpadla
Elektrická část je bezpečnostní téma. Proto ji vždy dělá kvalifikovaný elektrikář dle platných předpisů.
Co si pohlídat koncepčně:
- samostatné jištění a správné dimenzování přívodu,
- přepěťová ochrana,
- oddělení silových a komunikačních kabelů,
- kontrola uzemnění a revize.
Nastavení po zapojení: aby systém opravdu šetřil
Zapojení tepelného čerpadla je jen půlka úspěchu. Druhá půlka je nastavení.
- Ekvitermní regulace: nastavte topnou křivku tak, aby teplota topné vody nebyla zbytečně vysoká.
- Teplotní spády: čím nižší teplota topné vody, tím lepší účinnost.
- Zóny: pokud je máte, o to víc hlídejte průtok a logiku regulace.
- Monitoring/diagnostika: když vidíte data, řešíte problémy dřív, než stojí peníze. Naše chytrá regulace xCC průběžně sleduje provoz a upozorní na odchylky (např. nečekané změny teplot, nestandardní cykly, náznaky zavzdušnění nebo zanesení).
Nejčastější chyby při zapojení tepelného čerpadla
- chybí řešení minimálního průtoku – není vyrovnávací nádoba/anuloid (nebo je průtok „na hraně“),
- podceněné pravidelné čistění filtrů a odvzdušnění,
- špatně vyřešený kondenzát / námraza,
- zbytečně vysoké teploty topné vody (pak COP padá),
- přetápění bivalencí,
- nedostatečný servisní prostor a špatné umístění jednotky.
Závěr: Chcete mít jistotu, že zapojení tepelného čerpadla bude dávat smysl i za 10 let?
Zapojení tepelného čerpadla není jen „napojení dvou trubek“. Je to souhra hydrauliky, průtoků, bezpečnostních prvků, elektrického připojení a hlavně správného nastavení regulace. Když se některá část podcení, projeví se to typicky vyšší spotřebou, častým spínáním, kolísáním teplot nebo zbytečným opotřebením zařízení.
Proto doporučujeme postupovat systematicky: nejdřív správně navrhnout zapojení podle typu domu a otopné soustavy, potom pohlídat průtoky, filtry a tlak v soustavě, a nakonec nastavit regulaci tak, aby systém topil co nejnižší potřebnou teplotou. A právě tady dává smysl chytrá regulace a diagnostika 24/7 (xCC) — pomáhá dlouhodobě udržet stabilní provoz a zároveň včas odhalit odchylky, které by se jinak projevily až na účtech nebo komfortu.
Doporučení na závěr (rychlý checklist)
- Nechte si potvrdit, že způsob zapojení odpovídá potřebám vašeho domu (tepelná ztráta, radiátory/podlahovka, teplá voda, zóny).
- Trvejte na správném řešení minimálního průtoku, filtraci a odvzdušnění.
- Po instalaci vždy počítejte s doladěním topné křivky a provozních režimů.
- Zajistěte monitoring/diagnostiku (ideálně kontinuálně), aby systém zůstal úsporný i v čase.
Zapojení tepelného čerpadla je odborná činnost, která přímo ovlivní, kolik budete dlouhodobě platit a jak spolehlivě bude systém fungovat. Pokud chcete mít jistotu, že je vše navržené i nastavené správně, ozvěte se nám.
Připravíme návrh zapojení, zkontrolujeme hydrauliku, doporučíme vhodné komponenty a nastavíme regulaci tak, aby systém běžel stabilně a úsporně. Díky diagnostice 24/7 navíc umíme odhalit odchylky včas a servis řešit rychleji.
Kontaktujte nás přes poptávkový formulář a pošlete základní informace o domě (typ otopné soustavy, ohřev TV, přibližná velikost/spotřeba) — ozveme se s konkrétním doporučením dalšího postupu.
