Anaconda AW

Charakteristika

A+++
Topný výkon TČ: 7 - 20 kW
Standardní využití: V nízkoenergetických domech, novostavbách s tepelnou ztrátou 4,0 až 5,5 kW, k vytápění, ohřevu užitkové vody (k ohřevu bazénu)
Obytná plocha: 90 - 120 m2
Zařízení je certifikováno v dotačních titulech Nová zelená úsporám (NZÚ)kotlíková dotace.
Anaconda AW
  • Flexibilita
    Systém xCC vám umožňuje nastavit a regulovat jednotlivé prvky topné soustavy.
  • Logika
    Systém pokaždé najde nejefektivnější variantu provozu pro vaše aktuální nastavení.
  • Jednoduchost
    Nebojte se složitých algoritmů. Ovládejte celý systém díky intuitivnímu uživatelskému rozhraní.

Convert AW6 Convert AW9 Convert AW12 Convert AW14 Convert AW14-3P Convert AW16 Convert AW16-3P Convert AW19-3P
Max. topný výkon kW 7,4 10,5 12,2 15,0 15,5 16,4 17,1 20,5
Min. topný výkon kW 1,9 2,9 3,1 4,0 4,2 4,2 4,6 5,0
Nominální topný výkon kW 7,0 10,1 11,9 14,7 14,5 16,1 16,5 20,0
Max. příkon kW 2,8 3,5 3,8 4,4 4,4 4,6 5,2 7,0
COP (A7W35)* - 4,81 4,73 4,6 4,98 4,6 4,98 4,56 4,47
COP (A2W35)* - 3,76 3,70 3,5 3,85 3,59 3,85 3,57 3,55
SVT kód - 3636 3635 20045 3634 20169 3633 3632 665

* dle normy ČSN EN 14511 (měřeno ve Strojírenském zkušebním ústavu s.p., Brno, registrovaném centru EHPA při 50% výkonu).

Convert AW6 Convert AW9 Convert AW12 Convert AW14 Convert AW14-3P Convert AW16 Convert AW16-3P Convert AW19-3P
Napájení v-f-Hz 230-1-50 230-1-50 230-1-50 230-1-50 400-3-50 230-1-50 400-3-50 400-3-50
Požadovaný jistič char. A/f B16/1 B16/1 B20/1 B20/1 B10/3 B20/1 B16/3 B16/3
Max. proud A 13,6 15 16,3 19,1 9,5 19,9 10,8 12,5
Rozběhový proud A 2,0 3,0 3,5 5,0 5,0 5,0 5,0 5,0
Max. provozní příkon kW 2,8 3,5 3,8 4,4 4,4 4,6 5,2 7,0

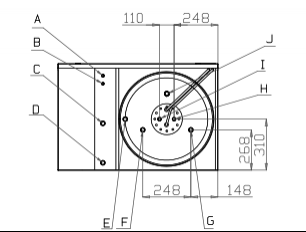

Vnitřní jednotka - hydraulické připojení

A Připojení vstupu chladiva ø 16 mm
B Připojení výstupu chladiva ø 10 mm
C Připojení vstupu topné vody 1" (vnější závit)
D Připojení výtupu topné vody 1" (vnější závit)
E Připojení cirkulace TV 3/4" (vnější závit)
F Připojení stupu topné vody do výměníku 3/4"(pouze u varianty WT)
G Připojení stupu topné vody z výměníku 3/4"(pouze u varianty WT)
H Připojení studené užitkové vody 3/4"
I Připojení teplé užitkové vody 3/4"
J Ochranná anoda

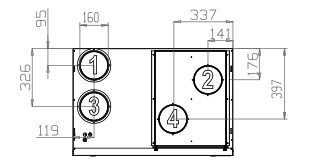

Dopojení vzduchotechnických rozvodů

1 Výduch odpadního vzduchu z rekuperační jednotky do venkovního prostředí
2 Odtah vzduchu z určených místností
3 Přívod vzduchu do určených místností
4 Sání venkovního vzduchu do rekuperační jednotky

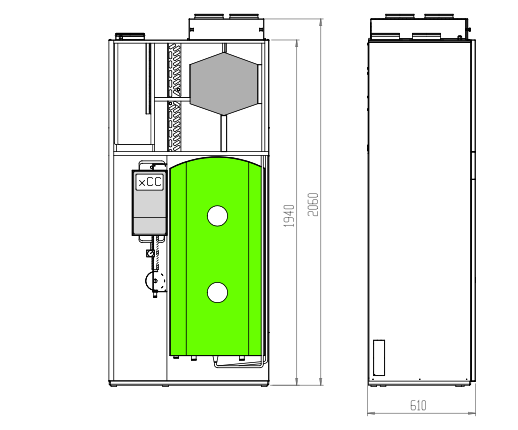

Vnitřní jednotka
